HS74X4活塞式液控调流调压阀产品概述：活塞式液控调流调压阀广泛应用于要求精密调节、安全减压或调节、安全二合一的管道系统

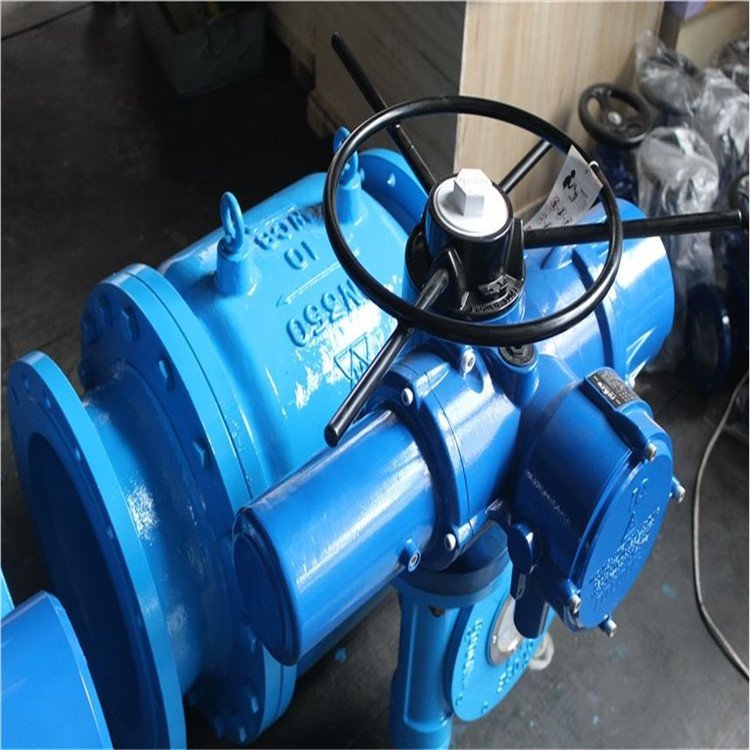

HS74X4活塞式液控调流调压阀

产品概述：

活塞式液控调流调压阀广泛应用于要求精密调节、安全减压或调节、安全二合一的管道系统。可以用作航空动力研究领域风洞  试验场管路做流量调节阀；也在引水方面可以用作泄放阀和防爆管阀；在输水上业可以用作流量调  节阀，可用作放净阀或灌管阀，在污水、水处理可以用作泵启动保护阀，或是配备特殊的调节出口  部件，也可以用在水处理厂的流量调节阀，也可以用作污水处理厂气量调节阀，在供水上活塞阀根  据液态工况采用不同的出口部件，用作压力/流量调节阀，例如管网压力平衡。

      该阀本体主要由阀体、出水阀体、阀座、活塞、鼠笼(扇叶圈)、阀杆、曲柄、连杆、轴套、导轨、活塞架、密封圈组成的主阀加上电液伺服液控装置和压力传感器(流量计)等组成。口径从100mm到2000mm,压力等级从PN1.0 kg/c㎡到PN10.0 kg/c㎡，进出口压力差可达40kg/c㎡,不仅大 口径控制阀空白，而且高压力和大压差控制阀空白。电液伺服液控装置是专门为某航天大学风洞试验场调节阀配套设计，主要用于对阀门的开度进行精确的控制。采用电液伺服系统，此系统主要由液压泵站、电气控制系统、电液伺服放大器、伺服液压执行机构组成。本装置采用最新螺纹插装阀阀组作为核心控制集成块，结构紧凑。整体布局合理、美观，便于操作和安装维修。

      活塞式液控调流调压阀具有多种控制功能，包括水位控制功能、减压控制功能、止回控制功能、持压

  泄压控制功能、流量控制功能、破管关闭控制功能以及水库排空泄水功能等。

产品特点：

1、鼠笼式与扇叶圈式两种调节结构有效解决气蚀问题。

2、可以实现智能化控制。

3、阀门使用寿命长。

4、阀门泄漏量为零。

5、对称流道，具有流线型设计，无紊流、无振动。

6、具有线性调节功能。

用途:
本阀主要用在水厂、电厂、引水工程等介质为水的管网系统，起调节管道介质流量、流态以及调节管网压力的作用。调流调压阀是在一定压力差下，依靠改变节流口液阻的大小来控制节流口的流量，从而调节执行元件（液压缸或液压马达）运动速度的阀类。主要包括节流阀、调速阀、溢流节流阀和分流集流阀等。安装形式为水平安装。电动活塞式调流调压阀由前阀体、后阀体、阀杆、导流器和套筒等主要部件组成。采用不锈钢制造的导流器固定在后阀体中腔，在其表面均匀的分布有喷流孔；套筒在活套在导流器上并与阀杆连接，通过外控部件控制套筒的位置，以调节阀门过流面积。外控部件可按照工况需求采用手动、电动、气动和液动等多种形式。

技术参数：

主要零件材质

主要外形及安装尺寸
